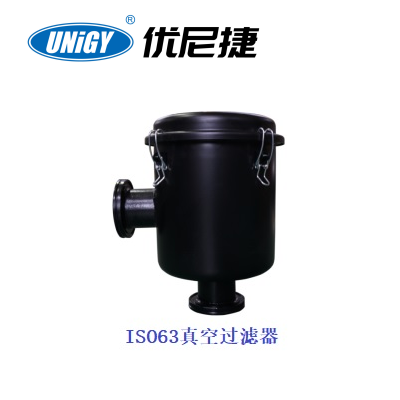

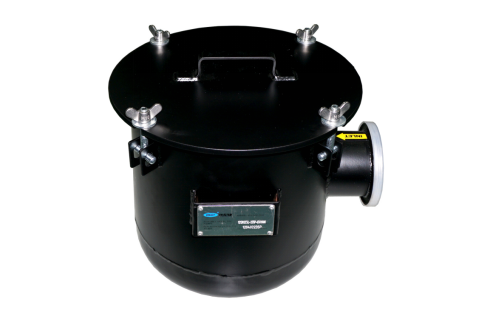

真空泵入口过滤器
-
真空泵入口过滤器应用
-
工业和服务级别应用
- 罗茨，旋片，螺杆，滑阀等真空设备和系统
- 真空包装设备
- 真空炉
- 侧流和罗茨风机
- 真空吸盘
- 入口吸附过滤器
- 食品行业
- 木工业
- 气动设备
- 印刷工艺
- 医疗&医院
- 活塞和压缩机的远程安装
- 造纸工艺
- 污水曝气
- 陶瓷
- 真空通风
- 化工
- 工厂自动化设备
- 检漏系统
- 特殊需求
抽速
1-8000m3/h
真空度
请选择
-
真空泵入口过滤器
- A.已知接口&流量：
- 选择合适的BSPT出口or FLG出口然后核对整套产品流量 m3/h,和您需求的抽速做对比。
- 注意:整套流量n?/h是基于30m/sec或者6,000 FPM在给 定的一个接口尺寸内尽可能小的降低阻力。当您需求的抽 速大于整套的流量时候，出气口的阻力就会增加，在这个情 况下请根据抽速选择滤芯。
- B.当需求的风量大于整套的设计流量或者接口尺未知：
- 核对需求的风量和设计的滤芯的设计风量。
- 重新核实应用的轻重程度和滤芯的放大系数。
- 选择接口尺寸。
- C.选择滤芯:滤芯的选择基于应用的杂质的多少
- 标准滤芯的材质为：
- 聚酯:绝大部分普通运用,含少量水汽&油气的空气。 纸:大部分干气体，相对平缓的流量运用。
- 当您需求的流量和接口尺寸相符合时：
- 根据应用的环境的轻重程度可以选择多级滤芯（应用轻 重程度请见下面的描述）。
- 根据预计的环境程度选择合适的滤芯。
- 极限真空：1x10-3 mmHg(1.3x10-3mbar)
- 烤漆全钢结构
- 无缝外壳
- 聚酯滤芯：过滤精度99%，5微米颗粒物
- 温度：最低-25℃，最高104℃
- 可靠的O形圈密封
- 当滤芯超过原始压差3.7-5kpa的必须更换滤芯
-
真空泵入口过滤器技术参数
|
抽速 m3/h |
规格型号 |
外形尺寸mm |
|
替换滤芯 |
|
|||||||
|
A |
B |
C |
D |
G |
H |
|
||||||
|
50 |
121302-F50 内 G3/4 |
4分标准（内丝） |
4分标准（内丝） |
100 |
|
|
|
60 |
/ |
1.55 |
120403002 |
|
|
100 |
121302-F100 内 G1.2 |
1.2寸标准（内丝） |
1.2寸标准（内丝） |
145 |
110 |
70 |
72.5 |
105 |
/ |
2.00 |
120403004 |
|
|
200 |
121302-F200内 G1.2 |
1.2寸标准（内丝） |
1.2寸标准（内丝） |
185 |
170 |
115 |
92.5 |
145 |
/ |
2.42 |
120403003 |
|
|
200 |
121302-F200内 G1.5 |
1.5寸标准（内丝） |
1.5寸标准（内丝） |
185 |
170 |
115 |
92.5 |
145 |
/ |
2.42 |
||
|
400 |
121302-F400G2 |
2寸标准（内丝） |
2寸标准（内丝） |
225 |
258 |
125 |
112.5 |
185 |
/ |
4.42 |
120402F006 |
|
|
800 |
121302-F800IS0100 |
ISO-KDN100 真空法兰 |
ISO-KDN100 真空法兰 |
373 |
430 |
219 |
225 |
308 |
/ |
22.64 |
120402F800 |
|
|
2000 |
121302-F2000DN150 |
DN150 PN6法兰 |
DN150 PN6法兰 |
470 |
758 |
519.5 |
305.5 |
410 |
380 |
57.44 |
120403F2000 |
|
|
5000 |
121302-F5000DN250 |
DN250 PN6法兰 |
DN250 PN6法兰 |
532 |
783 |
530 |
354 |
508 |
440 |
88.72 |
120403F5000 |
|
- 选型请参考真空过滤器技术参数 公差+ 6 mm.
- 注意：如遇设计更改不再另行通知，请联系当地优尼捷需求更多信息。
- 工业级-干净的工厂或者干净的外部环境－小尺寸滤芯可以满足需求。
- 重型-脏的工厂，污水处理－推荐使用中到大号的滤芯。
- 超重型-陶瓷，炼钢，塑料或者粉末材料输送－推荐最大号的滤芯。
- 纸质或者聚酯滤芯
